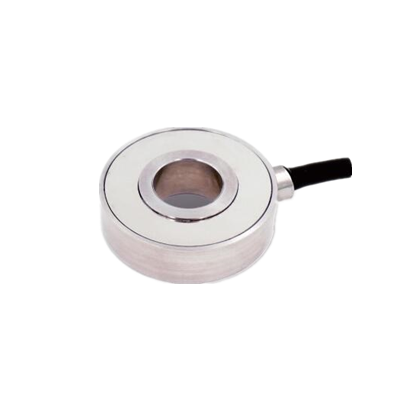

GR503 環形中空力傳感器

型號：GR503

特點及用途：中空6.6，外徑24.9，高度7.1，精度0.5%，穩定性強，高速動態響應，通孔式螺栓壓緊力傳感器，環形中空測力。主要應用於螺釘、杆件的張力和壓力、測力器感應頭、醫療設備等多場合的測力。

谘詢電話：

021-6995 0822

點擊下載產品文件

產品介紹

產品特征：

中空6.6，外徑25.9，高度7.1，精度0.5%

動態響應快

通孔式螺栓壓緊力傳感器

主要應用於螺釘、杆件的張力和壓力、測力器感應頭、醫療機械等多場合的測力

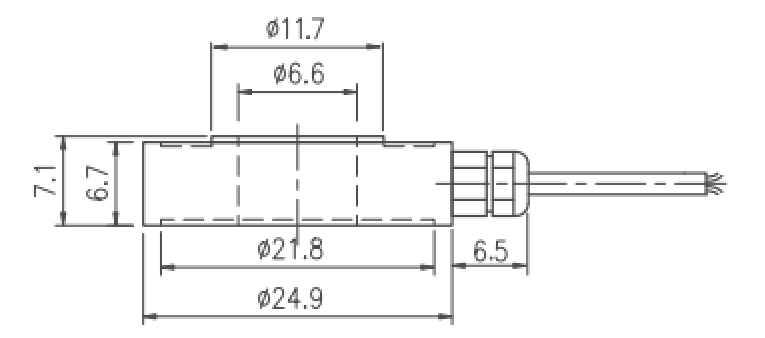

量程及尺寸圖：

量程：50、100、200、500、1000N 選型說明：若量程選用0-200N，則傳感器型號為GR503-200N，其他量程對應的型號，以此類推

技術參數
量程 Capacity	50，100，200，500，1000N，	材質 Material	不鏽鋼
輸出靈敏度 Rated output	2.0±20% mV/V	輸出電阻 Output Impedance	350±3Ω
非線性 Non-linearity	0.5 % F.S.	絕緣電阻 Insulation	>5000MΩ/10VDC
滯後 Hysteresis	0.2 % F.S.	使用電壓 Recommended Excitation	5~10V
重複性 Repeatability	0.2 % F.S.	最大工作電壓 Excitation max	12V
蠕變(30分鍾) Creep(30min)	0.1 % F.S.	溫度補償範圍 Compensated Temp Range	-10~60℃
溫度靈敏度漂移 Temp Effect On Output	0.05 % F.S./ 10℃	工作溫度範圍 Operating Temp Range	-20~80℃
零點溫度漂移 Temp Effect On Zero	0.05 % F.S./ 10℃	安全負載 Safe Load	120%
防護等級 Protection Class	IP 66	極限負載 Ultimate Load Limit	150%
輸入阻抗 Input Impedance	350±5Ω	電纜長度 Cable Length	∅3 x 4000mm
電纜線連接方式 Wire Connection	Ex +: 紅 (Red) ; Ex -: 黑 (Black) ; Sig +: 綠 (Green ); Sig -: 白 (White);
